Дуплексный высокоскоростной паллетизатор

Дуплексный высокоскоростной паллетизатор

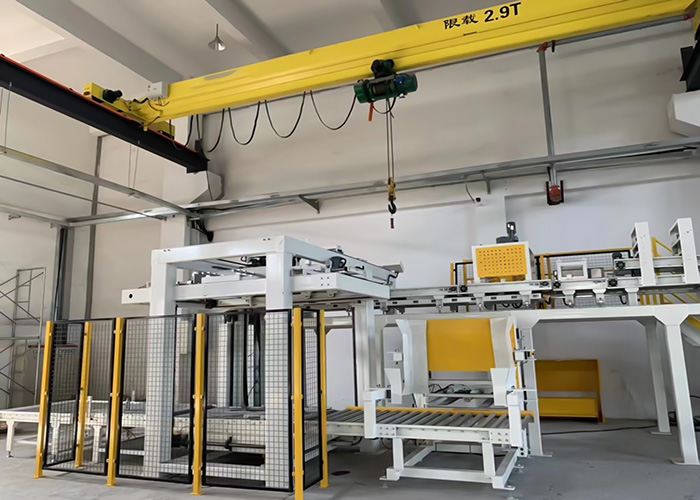

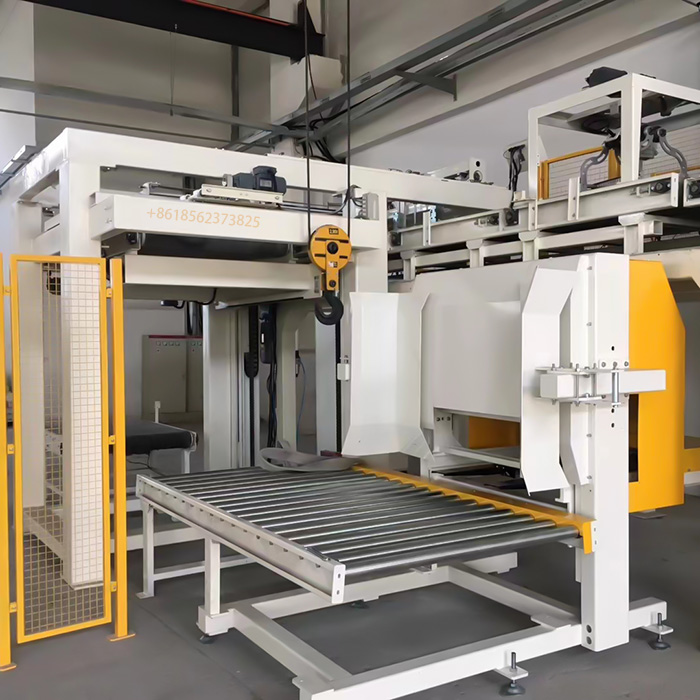

Двухстанционный высокопозиционный паллетайзер производства Bremetz — это высокоэффективное автоматизированное оборудование, предназначенное для крупномасштабных производственных линий или складских помещений с высокой плотностью размещения. Он может одновременно обслуживать две станции паллетирования (двойные станции) и осуществлять высокопозиционное штабелирование (обычно высотой до 3-5 метров и более). Его основными преимуществами являются** высокая эффективность, эффективное использование пространства и адаптируемость к сложным типам паллет. Он широко используется в химической, пищевой, строительной и других отраслях промышленности. Ниже представлен анализ с точки зрения конструкции, режима работы, технических характеристик и критериев выбора:

1. Структура и принцип работы

1. Механический состав

Конструкция с двумя станциями: оснащена двумя комплектами независимых или совместных устройств паллетирования (например, двумя роботизированными руками, двумя подъемными платформами), которые могут обслуживать две конвейерные линии одновременно или поочередно выполнять операции.

Высокопозиционный подъемный механизм: серводвигатель приводит в движение цепь/винт, обеспечивая подъем поддона на высоту (например, 3–6 метров) для удовлетворения потребностей трехмерного складирования.

Конечный эффектор: выберите присоски, захваты или комбинированные зажимы в соответствии с характеристиками материала (например, губчатые присоски для захвата картонных коробок, вилочные захваты для работы с материалами в мешках).

2. Рабочий процесс

Режим 1 (попеременная работа):

Когда станция A выполняет паллетизацию, станция B заменяет паллету или пополняет пустой паллет, обеспечивая бесперебойное подключение для повышения эффективности (например, паллетизация упакованных в мешки материалов в химической промышленности).

Режим 2 (параллельная работа):

Двойные роботизированные руки обрабатывают продукцию с двух независимых конвейерных линий соответственно, что подходит для многономенклатурных и высокопроизводительных сценариев (например, смешанные линии по розливу продукции в бутылки и коробки в индустрии напитков).

3. Типичные примеры сценариев

Высокоуровневое паллетирование упакованных в мешки материалов:

Две станции поочередно укладывают мешки с удобрениями весом 50 кг на поддоны высотой 5 метров по схеме «крестики-нолики», обрабатывая 800–1000 мешков в час.

Трехмерное хранение упакованных продуктов питания:

Параллельная укладка на паллеты коробок с продуктами питания с двух производственных линий, их непосредственная отправка на верхние стеллажи и соединение с AGV для реализации складирования без участия человека.

2. Основные технологические преимущества

1. Эффективный совместный контроль

Сдвоенные станции синхронно управляются ПЛК или промышленными компьютерами, чтобы избежать конфликтов действий и обеспечить согласованность тактов (например, цикл паллетирования на одной станции ≤10 секунд).

Благодаря использованию подъемной системы с двумя сервоприводами скорость подъема может достигать 1 м/с, точность позиционирования составляет ±1 мм, что подходит для высокоточного штабелирования.

2. Интеллектуальное планирование типов штабелирования и проектирование противоколлапсных штабелей

Встроенный алгоритм поддерживает различные типы укладки (например, штабелирование, вращение в шахматном порядке) и автоматически оптимизирует межслойное смещение в зависимости от размера коробки и несущей способности.

-Центр тяжести штабеля отслеживается в режиме реального времени с помощью датчика давления, и при возникновении аномальной тряски срабатывают корректировки или сигналы тревоги (например, антидемпинговая система укладки плитки в промышленности строительных материалов).

3. Высокоадаптируемые конечные инструменты

Композитное крепление с присоской и захватом: совместимо с различными материалами, такими как картонные коробки, плетеные мешки и бочки, например:

Губчатые присоски адаптируются к вогнутым и выпуклым поверхностям (например, к мятым упаковочным пакетам).

Встроенные захваты захватывают бесшовные коробки с материалами (например, бочки с химикатами).

Конструкция с быстрой заменой пресс-формы: благодаря пневматическому быстросменному интерфейсу тип приспособления можно сменить в течение 10 минут, что позволяет адаптироваться к производству нескольких наименований продукции.

3. Типичные области применения

1. Химическая промышленность и производство удобрений

Обработка сырья в мешках весом 25-50 кг, двухстанционная попеременная укладка на поддоны высотой 4 метра, тип поддона плотный и влагонепроницаемый, позволяет хранить его на открытом воздухе.

Пример: На заводе по производству удобрений используется двухстанционный высокопозиционный паллетизатор, который увеличивает производительность на 120% и сокращает трудозатраты на 3 человека в смену.

2. Пищевая промышленность и производство напитков

Высокорасположенная штабелируемая упаковка напитков и консервов, напрямую соединенная со стереоскопическим складом, и плоский тип поддонов отвечают требованиям транспортировки на дальние расстояния.

Пример: Двухстанционный паллетизатор молочной компании достигает производительности 2000 коробок в час и поддерживает смешанные коды коробок разных размеров.

3. Промышленность строительных материалов и товаров для дома

Высокопозиционная паллетизация плитки и плит с использованием вакуумных присосок + гибких буферных устройств для предотвращения царапин на поверхности.

Пример: Высокопозиционный паллетизатор на керамическом заводе имеет высоту штабелирования 5 метров, а коэффициент использования пространства увеличивается на 40%.
